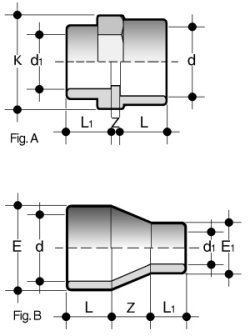

Manguito reducido y
reducción cónica
en PVC-U (Figuras A y B) |
|
 |
 |
|
d |
d1 |
PN |
L |
L1 |
Z |
E |
E1 |
K |
Figura |
 |
| 110 |
90 |
16 |
61 |
51 |
4,5 |
- |
- |
130 |
A |
| 180 |
125 |
4 |
95 |
68 |
48,8 |
214 |
154 |
- |
B |
| 180 |
140 |
4 |
95 |
76 |
35,0 |
214 |
170 |
- |
B |
| 180 |
160 |
4 |
95 |
86 |
17,0 |
214 |
190 |
- |
B |
| 200 |
110 |
4 |
102 |
61 |
78,0 |
234 |
138 |
- |
B |
|
200 |
125 |
4 |
102 |
68 |
65,0 |
234 |
154 |
- |
B |
| 200 |
140 |
4 |
102 |
76 |
52,0 |
234 |
170 |
- |
B |
| 200 |
160 |
4 |
102 |
86 |
35,0 |
234 |
190 |
- |
B |
| 200 |
180 |
4 |
102 |
95 |
17,0 |
234 |
213 |
- |
B |
| 225 |
110 |
4 |
103 |
62 |
100,0 |
258 |
138 |
- |
B |
| 225 |
125 |
4 |
103 |
68 |
88,0 |
258 |
154 |
- |
B |
| 225 |
140 |
4 |
103 |
76 |
74,0 |
258 |
170 |
- |
B |
| 225 |
160 |
4 |
103 |
86 |
57,0 |
258 |
190 |
- |
B |
| 225 |
180 |
4 |
103 |
95 |
40,0 |
258 |
214 |
- |
B |
| 225 |
200 |
4 |
103 |
102 |
22,0 |
258 |
234 |
- |
B |
| 250 |
110 |
4 |
105 |
62 |
122,0 |
283 |
138 |
- |
B |
| 250 |
125 |
4 |
105 |
68 |
108,0 |
283 |
154 |
- |
B |
| 250 |
140 |
4 |
105 |
76 |
96,0 |
283 |
170 |
- |
B |
| 250 |
160 |
4 |
105 |
86 |
78,0 |
283 |
190 |
- |
B |
| 250 |
180 |
4 |
105 |
95 |
62,0 |
283 |
214 |
- |
B |
| 250 |
200 |
4 |
105 |
102 |
44,0 |
283 |
234 |
- |
B |
| 250 |
225 |
4 |
105 |
103 |
22,0 |
283 |
258 |
- |
B |
| 280 |
110 |
4 |
101 |
62 |
150,0 |
317 |
138 |
- |
B |
| 280 |
125 |
4 |
101 |
68 |
136,0 |
317 |
154 |
- |
B |
| 280 |
140 |
4 |
101 |
76 |
123,0 |
317 |
170 |
- |
B |
| 280 |
160 |
4 |
101 |
86 |
105,0 |
317 |
190 |
- |
B |
| 280 |
180 |
4 |
101 |
95 |
87,0 |
317 |
214 |
- |
B |
| 280 |
200 |
4 |
101 |
102 |
70,0 |
317 |
234 |
- |
B |
| 280 |
225 |
4 |
101 |
103 |
47,0 |
317 |
258 |
- |
B |
| 280 |
250 |
4 |
101 |
105 |
26,0 |
317 |
283 |
- |
B |
| 315 |
160 |
4 |
105 |
86 |
135,0 |
355 |
190 |
- |
B |
| 315 |
180 |
4 |
105 |
95 |
117,0 |
355 |
214 |
- |
B |
| 315 |
200 |
4 |
105 |
102 |
100,0 |
355 |
234 |
- |
B |
| 315 |
225 |
4 |
105 |
103 |
79,0 |
355 |
258 |
- |
B |
| 315 |
250 |
4 |
105 |
105 |
57,0 |
355 |
283 |
- |
B |
| 315 |
280 |
4 |
105 |
101 |
31,0 |
355 |
317 |
- |
B |
| 355 |
315 |
4 |
105 |
105 |
35,0 |
394 |
355 |
- |
B |
| 400 |
315 |
4 |
105 |
105 |
75,0 |
435 |
355 |
- |
B |
| 400 |
355 |
4 |
105 |
105 |
40,0 |
435 |
394 |
- |
B |
|
